Instalação

Instalação em 30 minutos, passo a passo.

Sequência para instalação do vedante LINK-SEAL® em tubulações passantes em estruturas de concreto armado.

Sequência completa

Da abertura ao aperto final.

Cada etapa pode ser executada por um único operador treinado, com ferramentas convencionais — sem necessidade de equipamentos especiais.

/ 08

Receba o vedante na configuração modular padrão. Confirme o modelo, a quantidade de links e o composto antes de iniciar a instalação.

/ 08

Posicione o vedante ao redor do tubo, ainda sem fechar. Verifique o sentido dos parafusos e o lado da placa de pressão.

/ 08

Conecte os módulos formando a banda contínua. Cada link possui pinos de encaixe que garantem o alinhamento correto.

/ 08

Confirme que o anel envolve o tubo em toda a circunferência, com os módulos uniformemente distribuídos.

/ 08

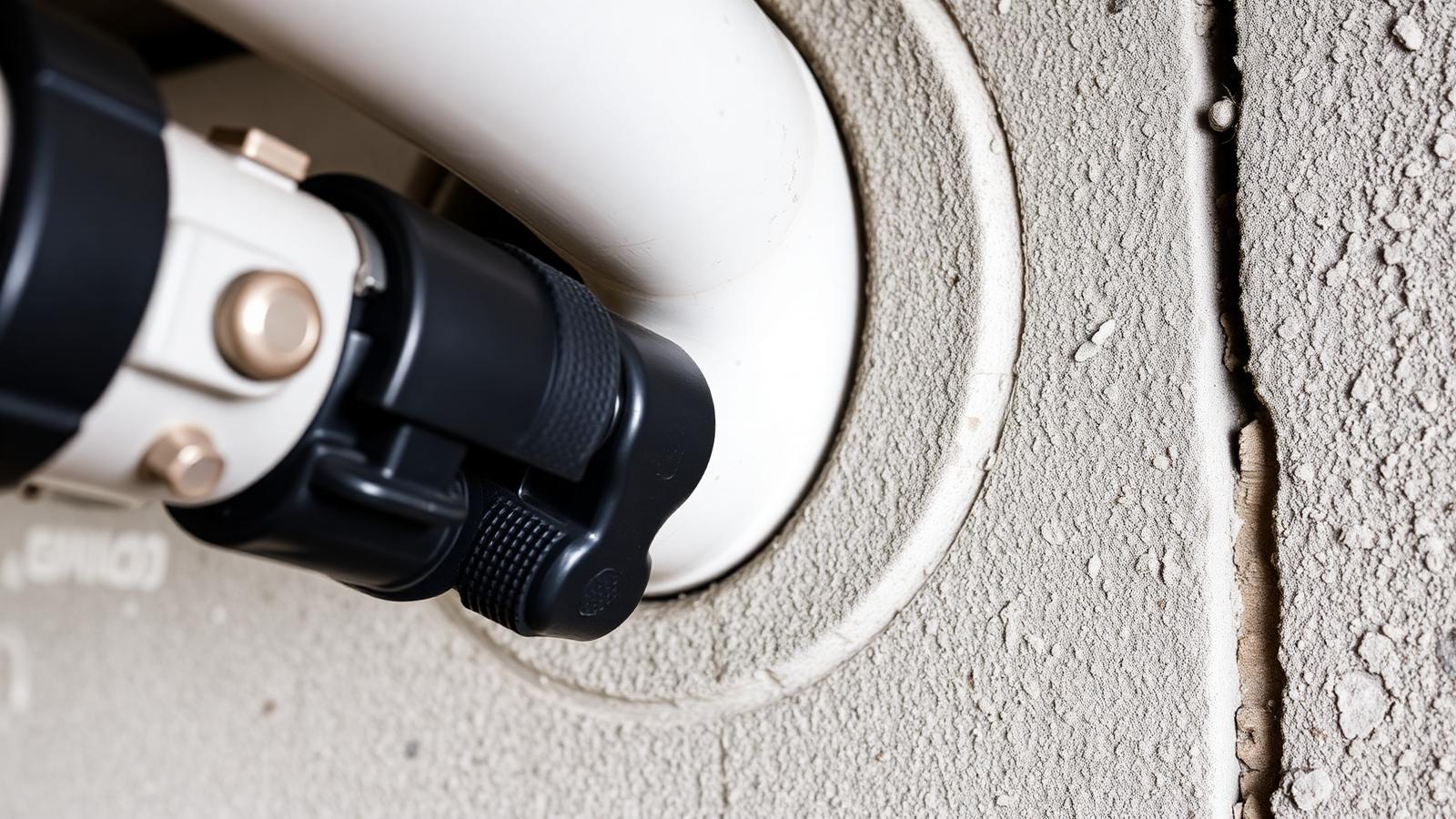

Introduza o conjunto no furo da parede ou laje. Centralize antes de iniciar o aperto dos parafusos.

/ 08

Centralize o vedante na espessura da estrutura, mantendo distância igual entre tubo e furo.

/ 08

Aperte os parafusos em sequência cruzada com torquímetro. A compressão é controlada e uniforme — siga o torque indicado em catálogo.

/ 08

Vedação concluída. O sistema pode entrar em carga imediatamente, sem tempo de cura.

Antes de começar

Reúna estas informações para selecionar o modelo correto. Em caso de dúvida, fale com nossa equipe técnica — orientamos no dimensionamento sem custo.

Diâmetro nominal ou externo da tubulação.

Espessura da parede ou laje a ser vedada.

FoFo, PVC, Aço carbono, RPVC ou PEAD.

Água bruta, tratada, combustível, gás etc.

Vídeo demonstrativo

Sequência completa filmada em obra de saneamento — diâmetro DN300 em parede de concreto armado de 25 cm.

Demonstração

Instalação LINK-SEAL® DN300 — 4 min
